Smart智能视觉软件三代（以下简称Smart3）是一款简单易用、功效齐全、性能稳定的智能型视觉系统软件。Smart3由OPT自主研发，集成了预处理、定位、丈量、检测、识别、3D聚焦、自动对焦、3D结构光丈量、双目立体丈量、光度立体技术等一系列图像处理工具。兼容市面上可见的主流相机品牌和GeniCam协议。支持串口、TCP等多种通讯模式及主流的通讯协议，能够便当的与各品牌运动控制设备建立数据交互。

Smart3接纳图形化编程取代代码编程，从而缩短项目开发周期。流程设计、流程复用方法以及流程与事件触发机制的组合方法，能够简化视觉检测项目流程；诓⑿幸旃古趟慵铀偌际酢⑾叱坛丶叭挝窦恫⒎⒓际酢⒅噶罴逗腿挝窦恫⑿写砑际，使图像剖析速度全面提升。支持在线调试功效，使应用项目能够在不绝产；那榭鱿，通过快速调解视觉参数设定以获取最优检测效果。Smart3二次开发是基于COM和.NET接口技术，增加了对VB、C#、C++多种编程语言的支持。支持自由配置的
？榛疷I，能满足用户的特殊显示需求，解决了标准视觉软件界面亲和性差的应用障碍。Smart3中ECMA脚本、多种标定方法、3D视觉工具、自界说工具开发、通信监控功效、运动控制等工具，有效协助提升软件的灵活度和高效性，使其在项目应用中越发简洁、智能。

功效应用

功效
？榈亩嘌运孀偶尚浴⒘榛钚缘氖谐⌒枨，Smart3在迭代更新中集定位、丈量、检测、识别、3D等各应用场景于一体
？捎Χ圆畋鹩τ贸【，增加灵活挪用算法工具，让用户更简单、灵活的进行项目计划的开发。

全新的设计、全新的作风Smart3使用图形化编程取代代码编程，高效、便捷的实现项目计划的开发。全新的设计，全新的作风，使软件应用层越发简单、易用。在应用层面降低了对用户工程的要求，有效的节省了人力本钱。Smart3拥有可视化、直观性的构架（如下图）。

图形化编程设计新的流程设计、系统自动结构、工具运行状态实时可见，使流程计划越发整洁、直观。图形化的流程编辑，让用户在无编程的情况下，通过参数配置，快速实现视觉项目。系统支持多线程、多分支、循环等流程，得以兼容差别应用场合的流程搭建，适应庞大、多变的项目工艺流程。

子流程设计新增子流程功效，更直观的实现多工位。主流程越发简洁，程序可读性更高。事件触发、独立于主流程运行等多种运行方法，提供多工站运行更好的解决计划。并且子流程可以单独导入、导出,可以更好的复用，为用户带来更好的体验。

案例：3个独立工位，完成定位和读码的基本功效。

加速技术基于指令级和任务级并行处理技术，使图像剖析速度全面提升。

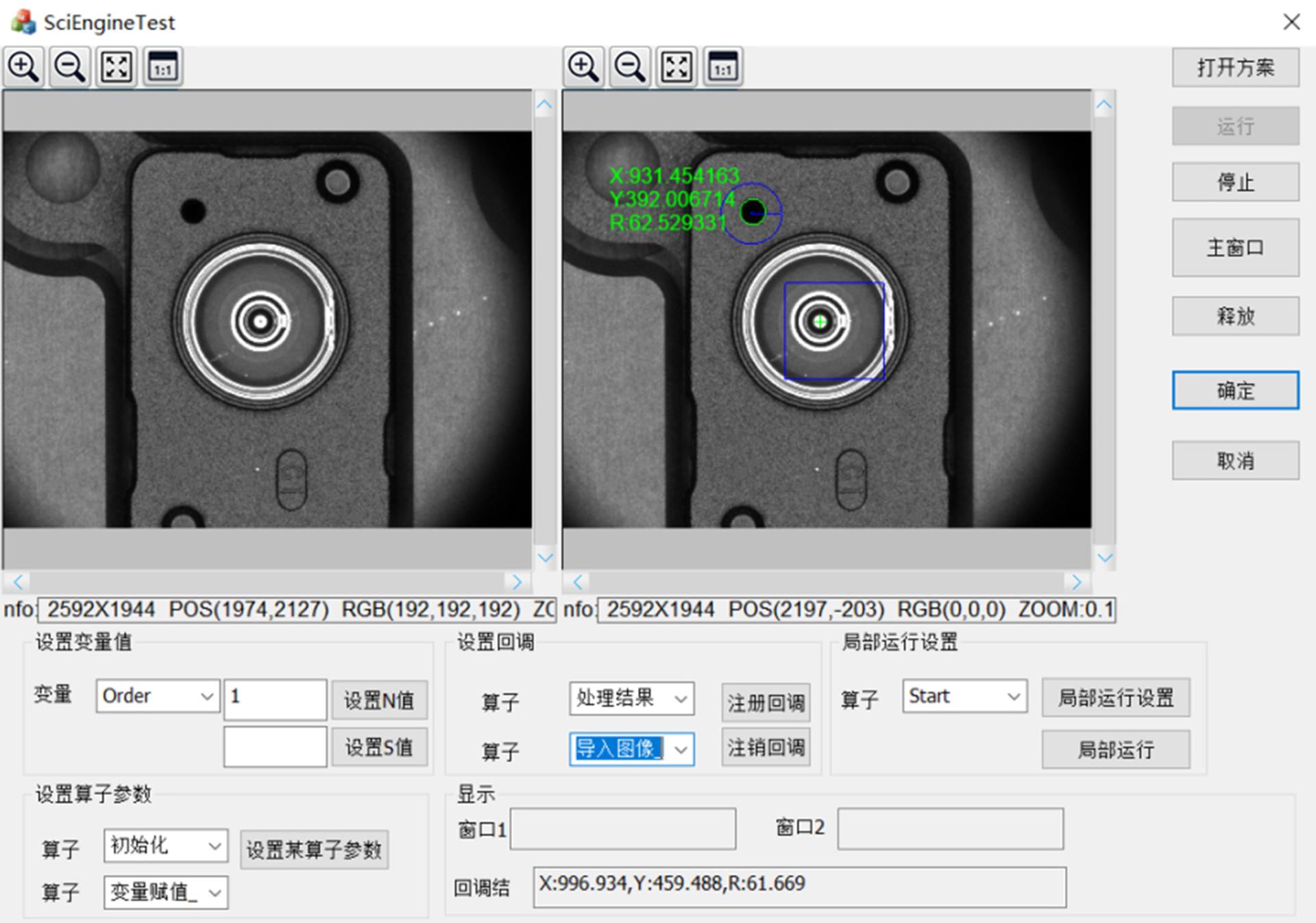

灵活的二次开发在项目应用需求庞大、多变的情况下，Smart3亦可作为后台运行程序。用户按需求自界说开发程序，满足项目应用的特殊需求。二次开发是基于COM和.NET接口技术，增加了对VB、C#、C++多种编程语言的支持。

在线调试在实际项目应用中能够在不绝产；那榭鱿，快速调解视觉参数设定以获取最优检测效果。

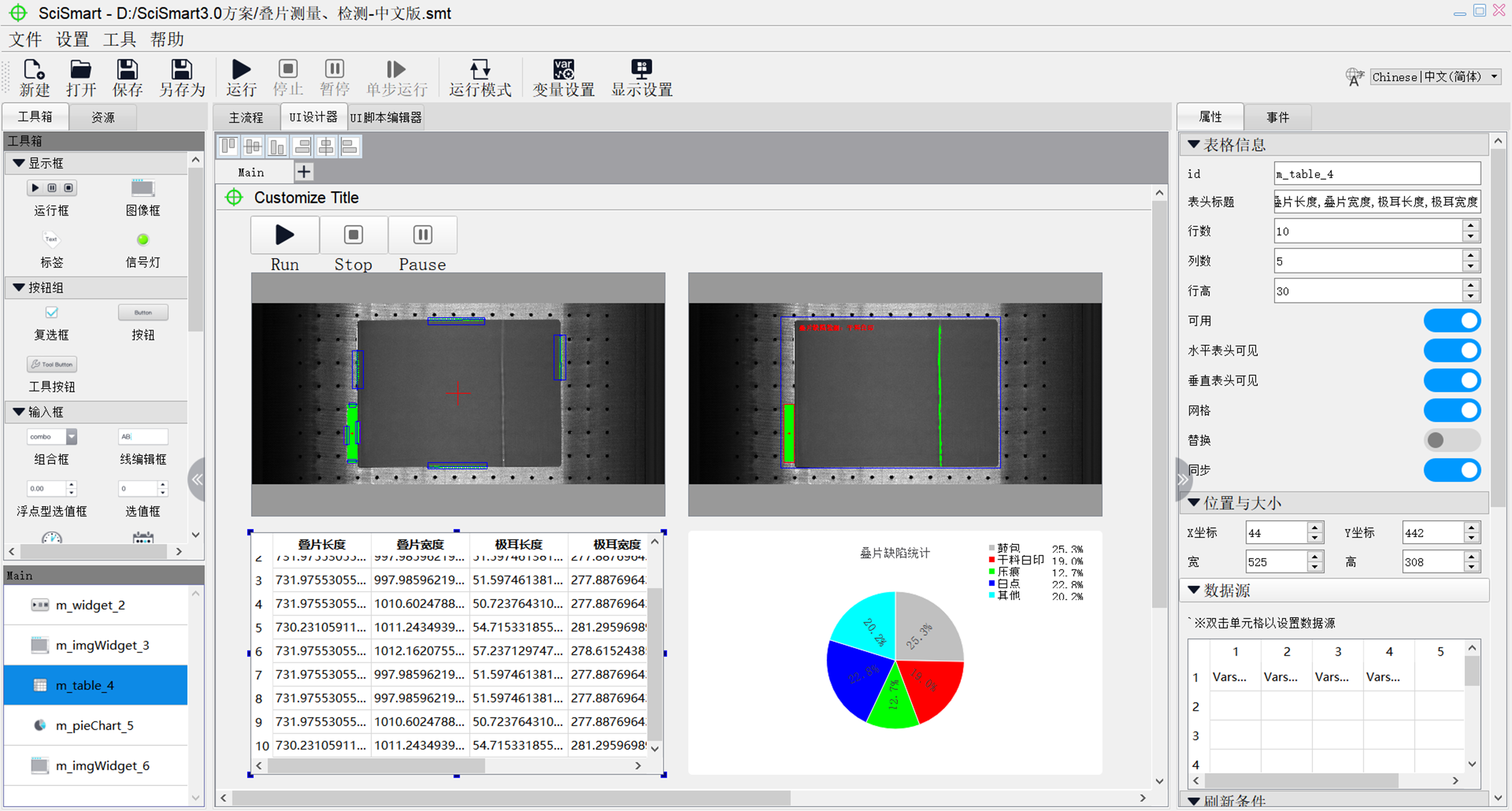

UI自界说Smart3支持自界说用户运行界面。富厚且可自由拖放的控件，快速结构治理器,便当用户快速完成运行界面定制。最终使用者可以不再体贴、理解流程即可完成基本参数调解，使用起来越发简单，交互更容易，检测结果一目了然。

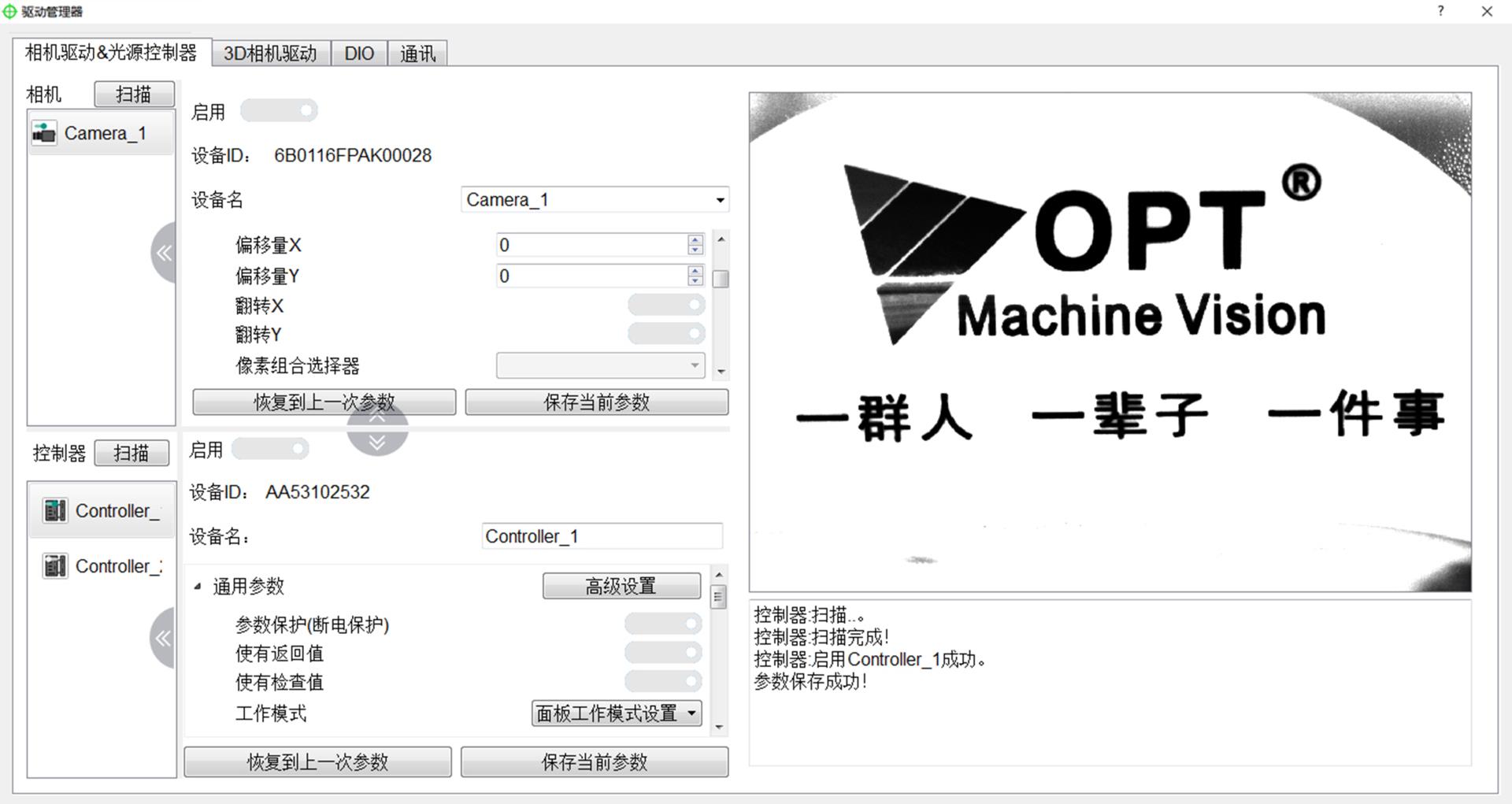

标准化的配置治理硬件治理，可配置光源控制器、相机参数以及串口、TCPIP、ModBus、PLC等通讯参数配置，进入界面会自动扫描并连接扫描到的相机和控制器。

硬件治理

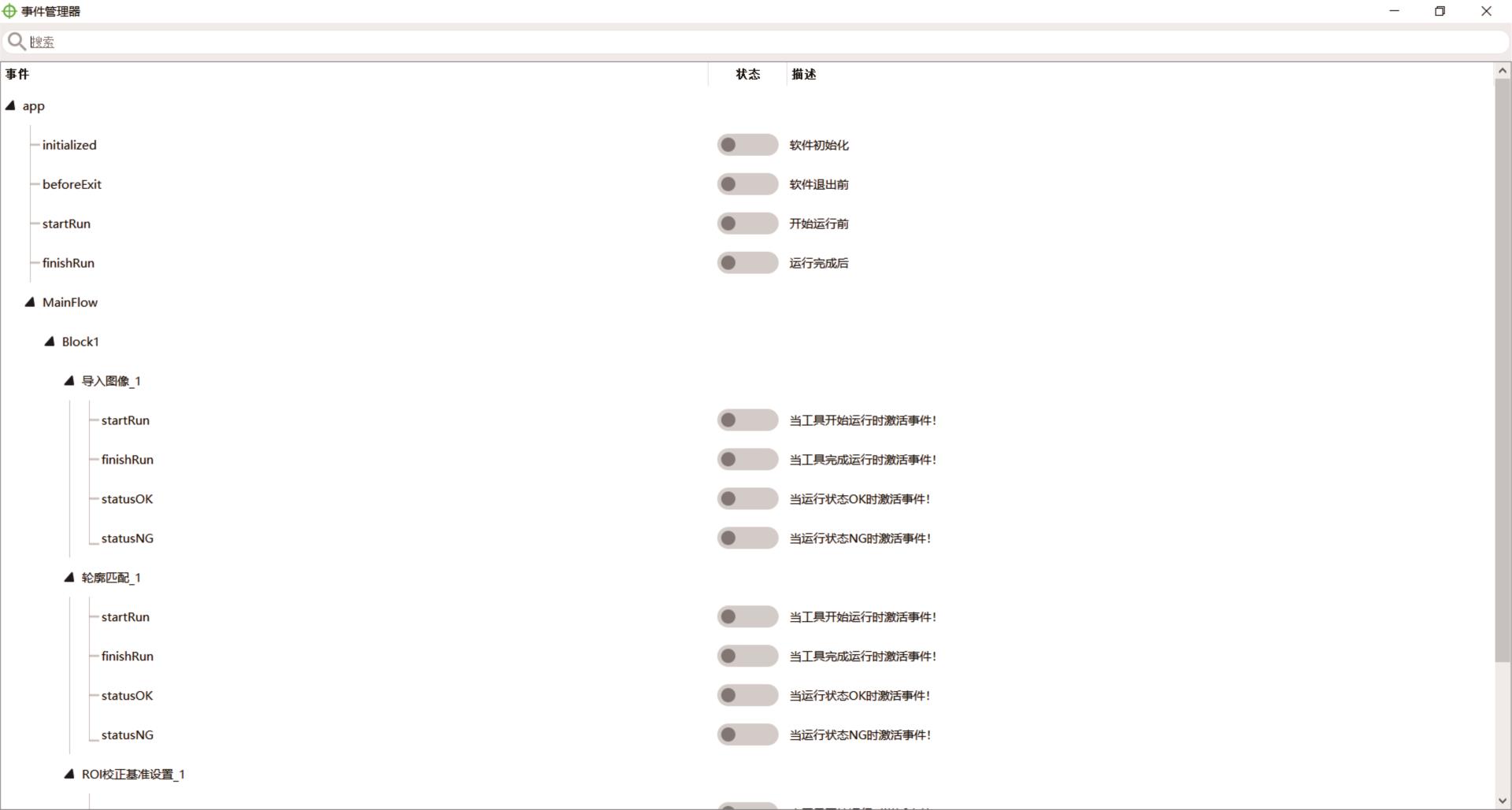

事件治理，主要用于子流程事件和运行界面部分控件的事件触发治理。事件的来源主要是主程序的初始化、退出前、开始运行、结束运行以及各算子块的算子的开始运行、结束运行、算子运行OK或者算子运行NG状态。

事件治理

UI脚本编辑器，配合UI自界说界面上的按钮行动，对流程事件、算子块事件等进行执行响应控制。

硬件治理

事件治理，主要用于子流程事件和运行界面部分控件的事件触发治理。事件的来源主要是主程序的初始化、退出前、开始运行、结束运行以及各算子块的算子的开始运行、结束运行、算子运行OK或者算子运行NG状态。

事件治理

UI脚本编辑器，配合UI自界说界面上的按钮行动，对流程事件、算子块事件等进行执行响应控制。

UI脚本编辑器

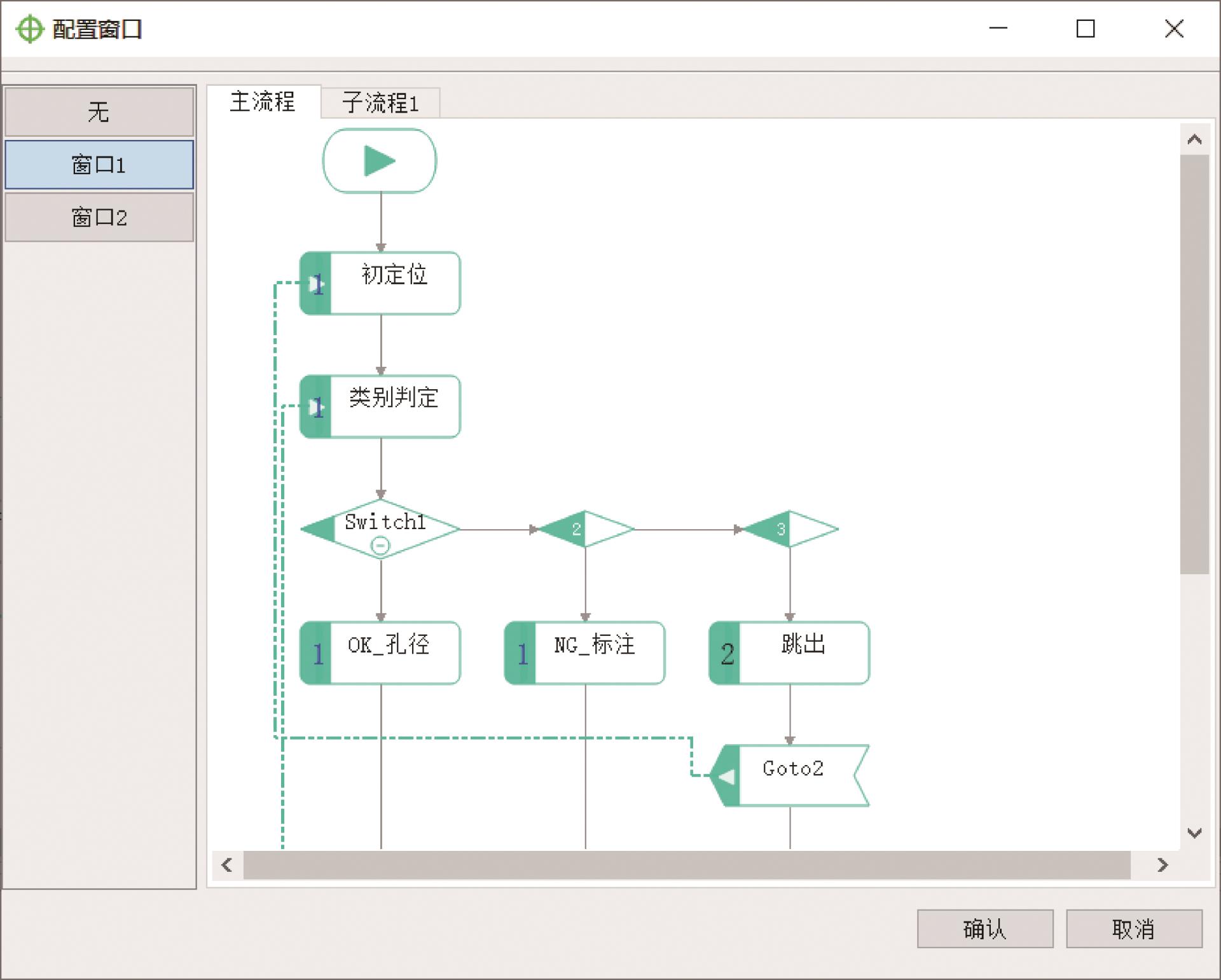

窗口治理，用于自界说配置运行界面，设置算子块到指定窗口编号进行显示。

窗口治理

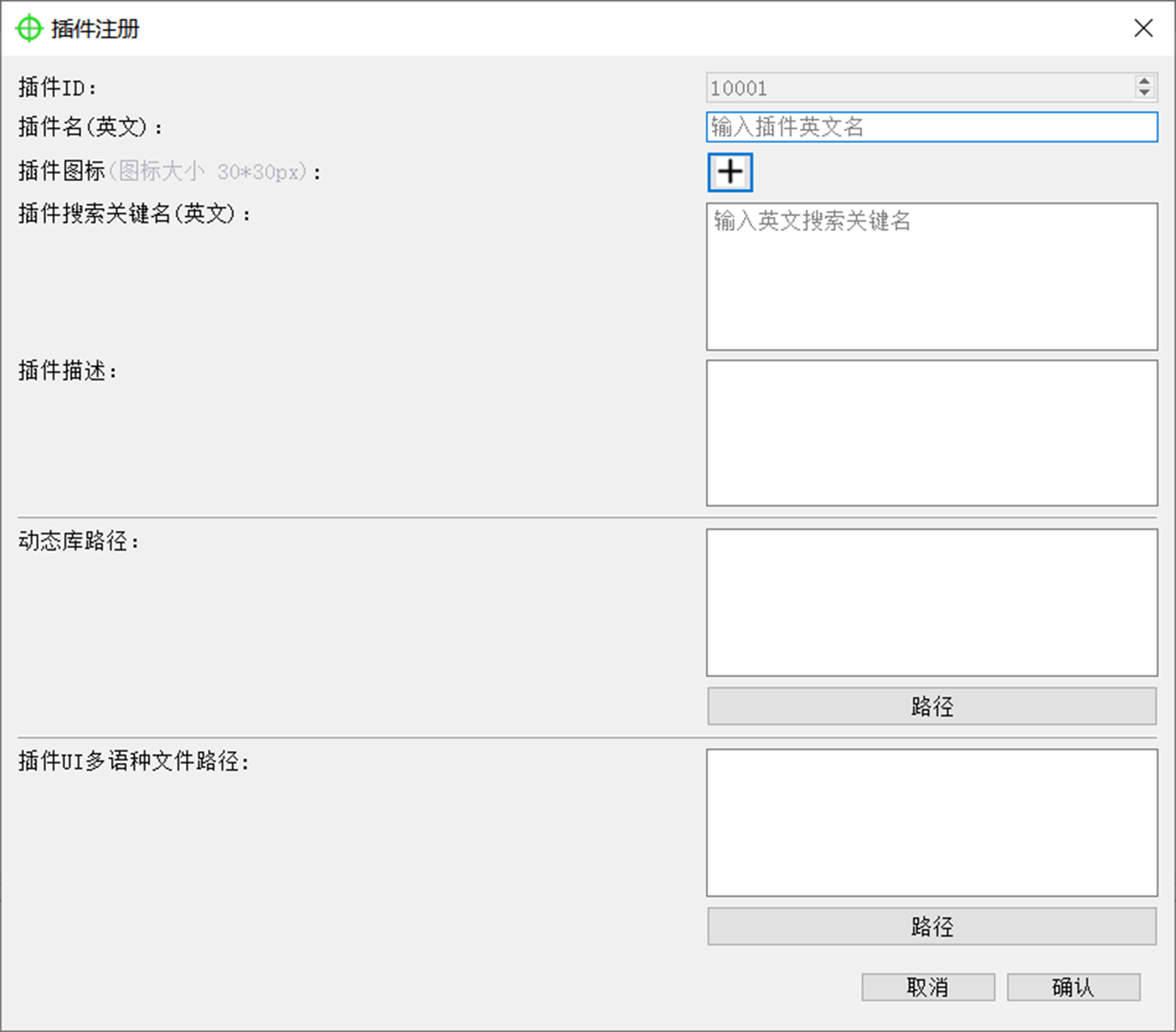

扩展治理，按指定规则封装好的动态库文件，支持客户自己开发的工具在Smart里面进行应用。

扩展治理

智能性、高效性的界面交互软硬件结合的智能化、高效性设计：支持多品牌工业相机及GeniCam标准协议，灵活、便捷的对相机进行参数设定。支持与数字型光源控制器通讯的方法对光源进行亮度、模式、频闪等设定，泛起了软件的智能性、高效性，有利于用户的日常调试。软件功效
？榈目杉浴⒘榛钚陨杓疲杭尚缘脑ご硭惴，当成像效果无法满足我们的检测要求时，可以通过图像增强
？橹兴阕拥挠τ，对图像进行二次处理，将图像的特征更直观地泛起出来，提高检测质量。

算法工具界面集图像窗口、参数设定、结果数据于一体，通过精简的参数调理，便可得随处理结果，直观泛起在图像窗口中，并附有详细的结果数据。灵活的配置输出变量属性和图形显示自界说，提升工具效率，泛起人性化、智能化的设计。

便捷、直观的数据交互便捷的通讯应用，实现信息交互（数据接收和发送），包括TCP/IP、串口、通用I/O、Modbus、USB-HID、键盘事件、PLC等几大
？。标准化、
？榛耐ㄑ杜渲，直观泛起配置信息并能够实时监控通讯历程发送、接收数据，泛起异常时能便当实时剖析排盘问题所在。

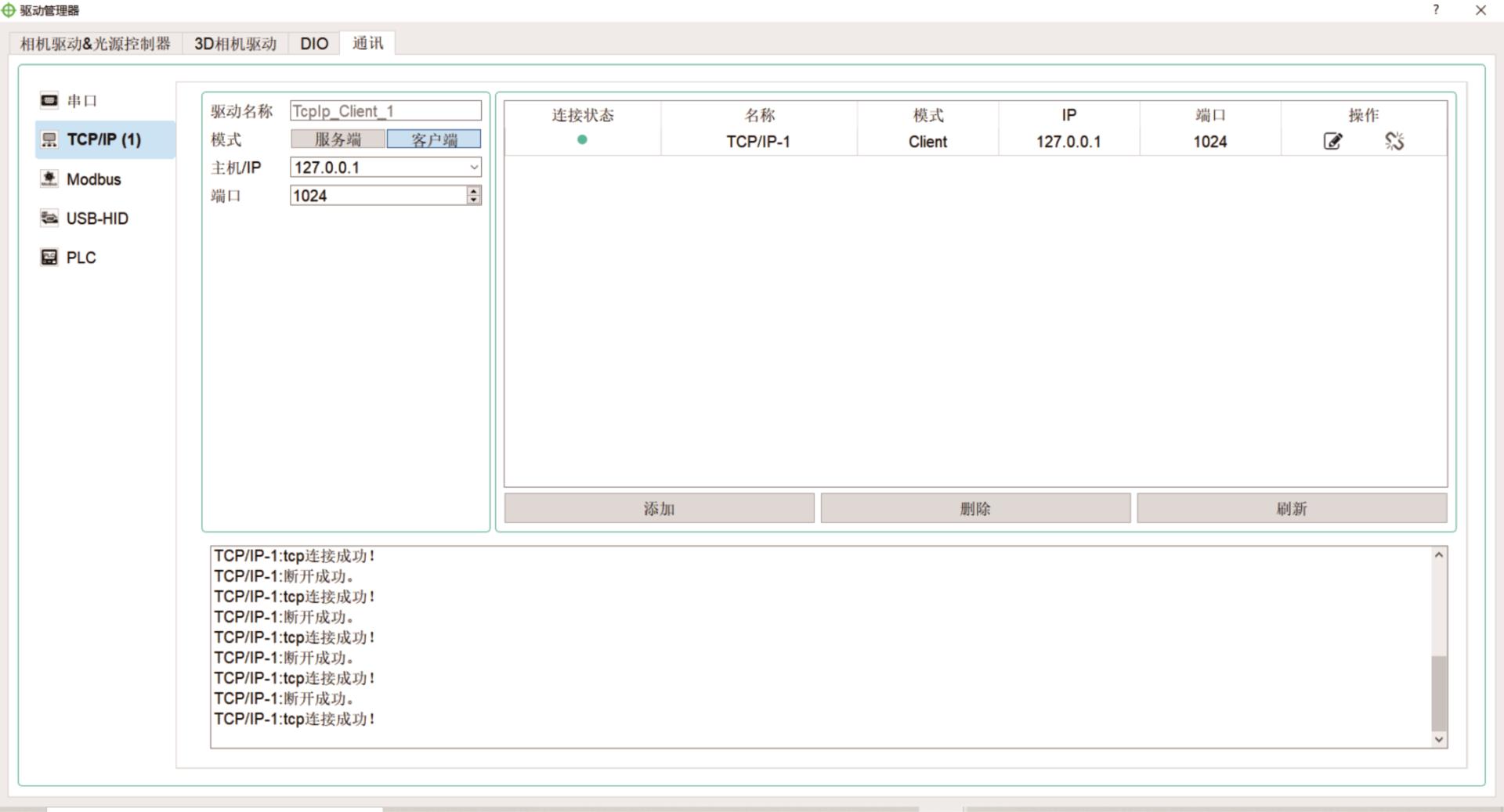

通讯配置界面图

通讯监控界面图

应用案例

电池定位丈量案例项目中有差别颜色、差别规格的电池，以及差别规格的料盘治具。电池放在料盘中，视觉定位电池中心引导机械手取料，并进行数量统计。在电池放料前需要对电池进行精定位纠偏，并对电池极耳进行宽、高、角度等尺寸丈量。项目中涉及产品规格的兼容，适应差别规格的产品，并能够自动换型。定位、丈量精度正负0.1mm，及格率99.5%。

叠片缺陷检测案例

首先是针对叠片进行定位纠偏，引导机械手完成取料。与此同时需要对叠片和极耳的尺寸丈量，并做数据统计和上传。最后需要对叠片外貌鼓包、白印、压痕、白点等缺陷检测，并做数据统计和剖析。定位、丈量精度正负0.1mm，及格率99%。
